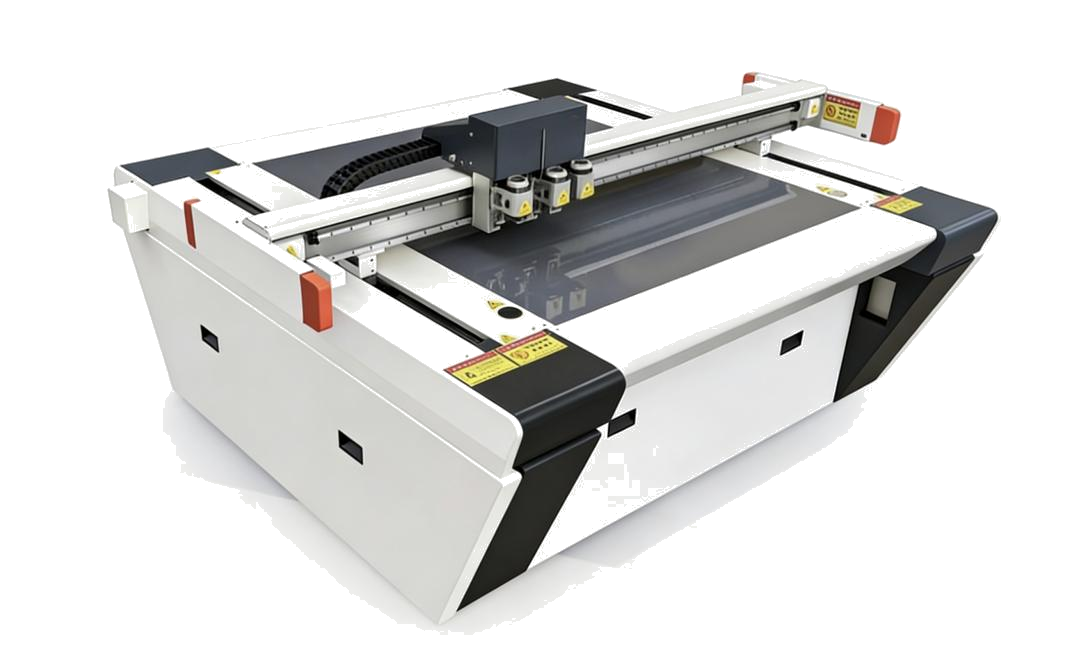

LY-RK03-1113 Maszyna do tworzenia sztywnych pudełek zaprojektowana do precyzyjnego cięcia, składania i montażu sztywnych pudełek opakowaniowych do użytku komercyjnego

Zintegrowana stalowa rama jest spawana z pogrubionej stali wysokowęglowej, co zapewnia brak odkształceń i wibracji podczas długotrwałej pracy z dużymi prędkościami. Zapewnia stabilną pracę mechaniczną, gwarantując dokładność cięcia i trwałość maszyny.

Wbudowany system ssący, który inteligentnie aktywuje strefy podciśnienia w zależności od rozmiaru materiału, zapewniając mocniejsze i bardziej równomierne dociskanie oraz znacznie poprawiając płaskość arkusza. Zapobiega podnoszeniu i przesuwaniu się krawędzi, nadaje się zarówno do cienkich, jak i grubych desek.

Trzy niezależnie napędzane głowice robocze umożliwiają ciągłą pracę wielu narzędzi, a narzędzia można wymieniać między modułami. W ten sposób jedna maszyna obsługuje cięcie, bigowanie, rowkowanie i kreślenie. Przy maksymalnej grubości cięcia wynoszącej 50 mm maszyna jest kompatybilna z tekturą falistą, szarą tekturą, tekturą, cienką pianką, skórą i innymi materiałami arkuszowymi, spełniając codzienne potrzeby w zakresie pobierania próbek.

Wbudowany system automatycznego ustawiania narzędzi umożliwia automatyczne ustawianie jednym dotknięciem i kompensację długości po zmianie narzędzia, nie wymagając ręcznej kalibracji. Zapewnia to szybką zmianę i wysoką precyzję. Precyzyjny układ przeniesienia napędu z serwonapędem zapewnia dokładność cięcia do ±0,05 mm i zapewnia czyste krawędzie bez zadziorów.

Możesz bezpośrednio importować pliki CAD, AI lub DXF i generować ścieżki cięcia jednym kliknięciem, umożliwiając maszynie wycinanie dowolnego złożonego kształtu przy zerowej krzywej uczenia się.

Kluczowe komponenty są chronione przed kurzem i zanieczyszczeniami, co zapewnia niski poziom awaryjności i prostą rutynową konserwację. Dodatkowo niskie zużycie energii zapewnia przyjazną dla środowiska i ekonomiczną pracę. Inteligentna optymalizacja ścieżki umożliwia szybkie przetwarzanie, skracając cykl pobierania próbek i umożliwia szybką reakcję na zamówienia klientów dotyczące próbek.

1.Rowkowanie (rowek V/U)

Możliwość przełączania rowkowania V/U, jednoetapowe formowanie do materiałów sztywnych i miękkich.

2. Cięcie sztancujące w połowie

Cięcie sztancujące w połowie, przecina górną warstwę tylko w celu łatwego rozdarcia i połączenia części.

3. Marszczenie

Równomierne zagniecenie, brak pęknięć i zmarszczek podczas składania.

4. Pełne wycinanie sztancujące

Nie wymaga formy, precyzyjne cięcie na całej długości, odpowiednie do pobierania próbek w małych partiach. Cięcie z dużą precyzją, bez marszczenia na cienkim papierze i bez pękania krawędzi na grubym papierze.

5. Cięcie EVA

Specjalny nóż z powłoką nieprzywierającą, gładkie i czyste cięcie z pianki EVA.

6. Cięcie tektury falistej

Zintegrowane cięcie, bigowanie i nacinanie w celu dokładnego odwzorowania struktury kartonu.

7. Cięcie etykiet samoprzylepnych

Precyzyjnie kontrolowane wycinanie na głębokość, które przecina tylko papier wierzchni i warstwę kleju, pozostawiając nienaruszoną warstwę wyściółki.

8. Cięcie pianki

Zdolne do precyzyjnego cięcia skomplikowanych kształtów konturowych, garnitur do różnych obróbek ulotek opakowaniowych.

Zdjęcie

Nazwa

Wstęp

System kontroli ruchu

Wysokiej klasy 6-osiowy szybki system kontroli ruchu: zastrzeżona własność intelektualna, precyzyjny ruch głowicy tnącej, płynny ruch po krzywej.

Elektryczny nóż oscylacyjny wysokiej częstotliwości

Wbudowany silnik Maxon o wysokiej częstotliwości, prędkość do 18 000 obr./min, wyposażony w specjalnie hartowane ostrze ze stali wolframowej. Z łatwością tnie różne twarde i grube materiały (np. tekturę falistą, tekturę o strukturze plastra miodu, płytę KT, płytę piankową PCV) z dużą szybkością, gładkimi i schludnymi krawędziami.

Przeciągnij narzędzie Nóż

Nadaje się do materiałów o grubości ≤5mm. Większa prędkość cięcia w porównaniu do noża oscylacyjnego.

Zestaw kół bigujących

Dostępne cztery kółka bigujące o różnych szerokościach. Tworzy idealne zagniecenia na różnych rodzajach tektury falistej i tektury. Opcjonalne kółko bigujące z PCV do bigowania PCV.

Pióro ploterowe

Jeden długopis neutralny i jeden długopis na bazie oleju. Służy do rysowania na materiałach papierowych/tekturowych oraz do precyzyjnego debugowania maszynowego.

Port transmisji Ethernet

Elastyczna i stabilna transmisja danych, duże możliwości rozbudowy automatyzacji. Obsługuje zdalną aktualizację i konserwację oraz umożliwia sterowanie maszyną i wywoływanie plików w sieci lokalnej.

Zintegrowany sterownik obwodu

Wysokowydajny kontroler układu scalonego (nie karta wtykowa płyty głównej komputera). Można go podłączyć do dowolnego zwykłego komputera (w tym laptopów) – nie ma potrzeby stosowania dedykowanego komputera PC o wysokich parametrach. Jeśli komputer ulegnie awarii, można go łatwo zastąpić zwykłym komputerem do obsługi maszyny.

Ochrona bezpieczeństwa

Prosta i elegancka konstrukcja zapobiegająca kolizjom. Wbudowana kurtyna świetlna na podczerwień o czułej reakcji, zapewniająca bezpieczeństwo operatora i niezawodną pracę maszyny.

Płyta aluminiowa o strukturze plastra miodu klasy lotniczej + stół roboczy z porowatego PCV

Pierwsze w branży zastosowanie lotniczej płyty aluminiowej o strukturze plastra miodu: solidna, odporna na warunki atmosferyczne, o dużej płaskości, niełatwo odkształcająca się pod dużym obciążeniem. Płynna cyrkulacja powietrza dzięki wewnętrznej strukturze plastra miodu. Opcjonalne strefowe odsysanie próżniowe – silny przepływ powietrza i duża siła trzymania. Porowaty stół roboczy z PCV zapewnia lepsze rezultaty bigowania.

Ekran dotykowy

Cyfrowe precyzyjne dostrajanie i zapisywanie ustawień głębokości i nacisku noża za pomocą ekranu dotykowego. Ustaw różne parametry cięcia dla wygodnego sterowania maszyną.

Moduł pompy powietrza

Moduł wydajnej pompy próżniowej mocno utrzymuje materiał na stole roboczym, umożliwiając spersonalizowaną obróbkę produktu za pośrednictwem systemu sterowania ruchem.

Moduł pozycjonowania laserowego

Moduł pozycjonowania dwukursorowego pozwala na szybkie i dokładne cięcie drukowanych materiałów za pomocą ręcznego pozycjonowania dwupunktowego.

Wykrywanie stołu roboczego

Automatyczne wykrywanie danych o płaskości stołu roboczego poprzez moduł wykrywania stołu roboczego. Informacja zwrotna do centrum sterowania dotycząca kompensacji precyzji platformy, zapewniająca stałą płaskość.

Zdjęcie

Nazwa

Wstęp

Narzędzie do rowkowania szarej płyty

Zaprojektowane specjalnie do rowkowania szarej płyty. Regulacja pod wieloma kątami: swobodnie regulowana w zakresie 0°~135°.

Narzędzie do rowkowania tektury

Przeznaczone do rowkowania tektury. Samodopasowujący się do stołu roboczego, z konstrukcją zabezpieczającą przed penetracją. Z łatwością osiąga wysoką precyzję rowkowania w tekturze.

Narzędzie do rowkowania V-CUT

Swspomaga rowkowanie w płytach o strukturze plastra miodu, płytach KT i wielu innych materiałach, z możliwością regulacji kąta 0°~120°

Narzędzie do rowkowania ramek obrazów

Naprawiono rowkowanie pod kątem 90°, specjalnie do ram obrazów, płyt elastycznych, płyt dźwiękochłonnych itp. do rowkowania pod kątem 90°.

Narzędzie do wycinania pocałunków

Przeznaczone do wycinania (częściowej penetracji) materiałów samoprzylepnych, podświetlanych folii reklamowych itp. W połączeniu z precyzyjnym systemem rejestracji kamer można z łatwością wycinać złożone, nieregularne kształty.

Narzędzie wibracyjne 5 mm

Narzędzie do cięcia wibracyjnego pianki o skoku wibracji 2 mm, specjalnie zaprojektowane do cięcia materiałów piankowych o grubości do 50 mm, takich jak pianka perłowa EPE, pianka EVA, gąbka itp.

System rejestracji kamer

Szybkie i dokładne cięcie drukowanych materiałów poprzez system rejestracji kamer. Zintegrowany moduł sortowania zadań QR umożliwia automatyczne konfigurowanie zadań w przypadku produkcji małych serii różnych partii produktów.

Oddzielny stół operacyjny

Niezależny stół operacyjny umożliwiający wygodne ustawienie komputera.
