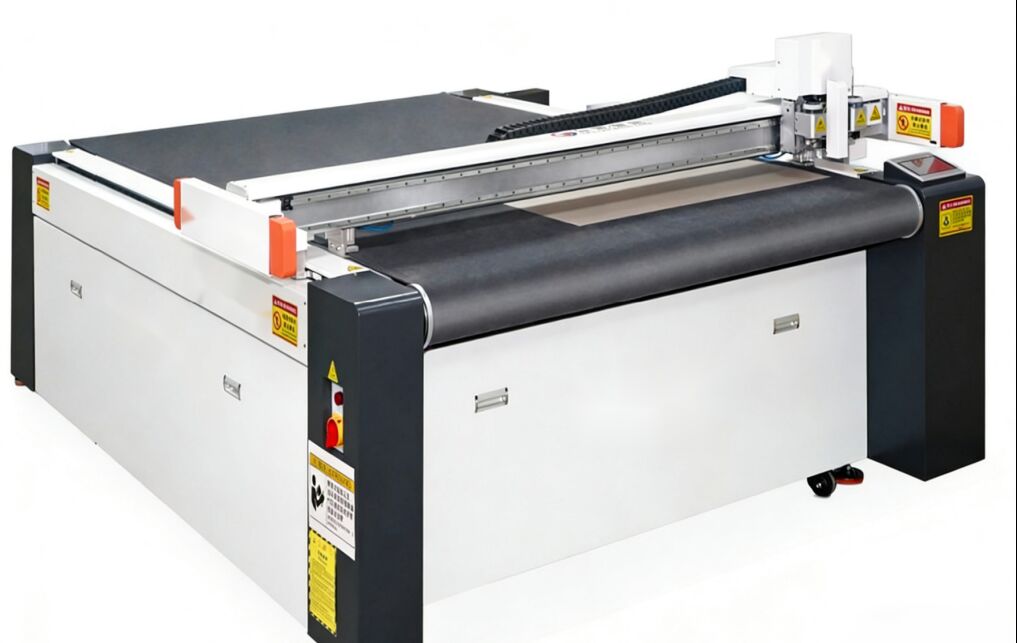

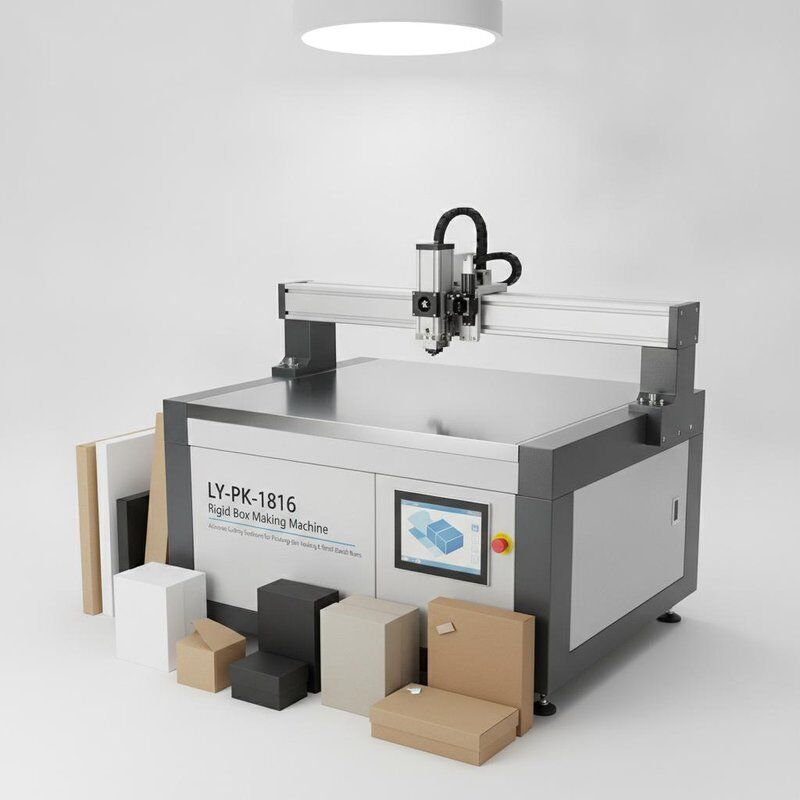

LY-PK-1816RM Maszyna do cięcia elastycznych materiałów niemetalicznych (maszyna do wytwarzania próbek)
LY-PK-1816RM to maszyna do cięcia elastycznych materiałów niemetalowych, która została zaprojektowana specjalnie do produkcji próbek i produkcji małych partii w przemyśle opakowaniowym.Wspiera szeroki zakres materiałów, w tym greyboard, kartonu, tektury falistej, EVA i więcej, o maksymalnej grubości cięcia 50 mm i dokładności roboczej ± 0,05 mm. Maksymalna prędkość cięcia osiąga 1200 mm/s przy prędkości pracy do 1500 mm/s,w pełni spełniać dzisiejszy zróżnicowany i szybko zmieniający się rynek opakowań. nadaje się do pakowania pudełka i papieru próbki, a także produkcji małych partii.
Maszyna ta wykorzystuje zaawansowany system serwo sterowania i nie wymaga formy do cięcia matrycą.Dwie niezależnie napędzane głowice robocze umożliwiają ciągłe działanie wielu narzędziW ten sposób jedna maszyna obsługuje cięcie, zwinięcie, rzuty i wykonywanie wykresów bez ręcznej ponownej kalibracji.Wbudowany automatyczny system ustawiania narzędzi umożliwia kalibrację jednym dotknięciem i kompensację długości po zmianie narzędzi, zapewniając szybkie przełączanie z wysoką precyzją.
Wysoce precyzyjny serwo napędzany układ przesyłowy zapewnia czyste krawędzie bez grzybów z dokładnością pozycjonowania do ± 0,05 mm.lub plików DXF i generować ścieżki cięcia jednym kliknięciemInteligentna optymalizacja ścieżki umożliwia szybkie przetwarzanie,skrócenie cyklu pobierania próbek i umożliwienie szybkiej odpowiedzi na wnioski klientów. Kluczowe elementy są zabezpieczone przed pyłem, co powoduje niskie wskaźniki awarii i prostą konserwację. Zintegrowana stalowa ramka zapewnia brak deformacji podczas długotrwałej pracy przy dużych prędkościach.
Wprowadzenie mechaniczne
- Specjalnie zaprojektowany do produkcji próbek i małych partii w przemyśle opakowaniowym i drukarskim.
- Maszyna ta wyposażona jest w zaawansowany system serwo sterowania i nie wymaga formy do cięcia.
-
Jest kompatybilny z różnymi materiałami, w tym z greyboard, kartonu, kartonu falistego, EVA i innych.
-
Wielofunkcyjna konstrukcja łączy cięcie, skręcanie, rzuty, półcięcie, dzięki czemu jedna maszyna nadaje się do wielu zastosowań.i wspiera również produkcję małych partii.
Cechy
|
|
Zintegrowana ramka stalowa jest spawana z zgrubionej stali o wysokiej zawartości węgla, co zapewnia brak deformacji lub drgań w przypadku długotrwałej pracy przy dużych prędkościach.gwarancja dokładności cięcia i długowieczności maszyny.
|
|
|
Wbudowany system odsysania, który inteligentnie aktywuje strefy próżni w zależności od wielkości materiału, zapewniając silniejsze i bardziej jednolite przytrzymanie i znacząco poprawia płaskość blachy.Zapobiega podnoszeniu krawędzi i przesunięciu, i nadaje się zarówno do cienkiej, jak i grubej deski.
|
|
|
Dwie niezależnie napędzane głowice umożliwiają ciągłe działanie wielu narzędzi, a narzędzia są wymienne między modułami.O grubości cięcia nieprzekraczającej 50 mm, maszyna jest kompatybilna z tekturą falistą, tekturą szarą, kartonem, cienką pianą, skórą i innymi materiałami arkuszowymi, zaspokajając codzienne potrzeby produkcji próbek.
|
|
|
Wbudowany automatyczny system ustawiania narzędzi umożliwia automatyczne ustawianie i kompensację długości za pomocą jednego dotyku po zmianie narzędzia, bez konieczności ręcznej kalibracji.Zapewnia to szybkie przełączanie z wysoką precyzjąWysokiej precyzji serwo napędzany układ przesyłowy zapewnia precyzję cięcia do ± 0,05 mm i wytwarza czyste krawędzie wolne od grzybów.
|
|
|
Możesz bezpośrednio importować pliki CAD, AI lub DXF i generować ścieżki cięcia jednym kliknięciem, umożliwiając maszynie cięcie dowolnego złożonego kształtu bez krzywej uczenia się.
|
|
|
Kluczowe elementy są chronione przed pyłem i zanieczyszczeniami, co powoduje niskie wskaźniki awarii i prostą rutynową konserwację.niskie zużycie energii zapewnia przyjazne dla środowiska i opłacalne działanieInteligentna optymalizacja ścieżki umożliwia szybkie przetwarzanie, skracając cykl produkcji próbek i umożliwiając szybką reakcję na żądania próbek od klientów.
|
Przykłady funkcji
|
|
1.Grooving (V/U-Groove)
W/U grooving przełączalny, kształtowanie w jednym kroku dla twardych i miękkich materiałów.
|
|
|
2.Półcięte cięcie na maty
Ścieranie półcięte, cięcie warstwy górnej tylko dla łatwych części rozrywających i łączących.
|
|
|
3- Wzrasta.
Jednolite zwinięcie, bez pęknięć i zmarszczek podczas składania.
|
|
|
4. Całkowicie wycięte wycinanie.
Bez formy, precyzyjne cięcie, odpowiednie do pobierania próbek w małych partiach, wysoce precyzyjne cięcie bez zmarszczek na cienkim papierze i bez pęknięcia krawędzi na grubym.
|
|
|
5.EVA cięcie
Specjalny przeciętny, gładki i czysty cięcie EVA.
|
|
|
6.Rozbieranie tablicy falistej
Zintegrowane cięcie, skręcanie i szczelinowanie dla dokładnej reprodukcji struktur kartonowych.
|
|
|
7.Rozcięcie etykiet klejących
Precyzyjnie kontrolowana głębokość cięcia, która przecina tylko papier twarzy i warstwę kleju, pozostawiając nieuszkodzoną powłokę.
|
|
|
8.Trzecie pianki
Pozostałe maszyny, z wyłączeniem maszynowych w przypadku różnych opakowań do przetwarzania wkładów.
|
Specyfikacje techniczne
|
Maksymalna prędkość pracy
|
1500 mm/s
|
|
Maksymalna prędkość cięcia
|
1200 mm/s
|
|
Dokładność pracy
|
± 0,05 mm
|
|
Grubość obróbki
|
50 mm
|
|
Efektywny rozmiar roboczy
|
L1800mm*W1600mm
|
|
Zasilanie
|
380V±10%
|
|
Całkowita moc
|
7.5 kW
|
|
Wymiar maszyny
|
L2770*W2580*H1330mm
|
Wybór listy kontrolnej konfiguracji
1,Standardowa konfiguracja
|
Zdjęcie
|
Nazwa
|
Wprowadzenie
|
|
|
System sterowania ruchem
|
Wysokiej klasy 6-osiowy system sterowania ruchem: własność intelektualna, precyzyjny ruch głowicy cięcia, płynny ruch krzywej.
|
|
|
Noż oscylujący elektryczny o wysokiej częstotliwości
|
Wbudowany silnik Maxon o wysokiej częstotliwości, prędkość do 18 000 obrotów na minutę, wyposażony w specjalnie utwardzone ostrze ze stali wolframowej.karton z pączków miodnych, płyty KT, płyty piankowe z PVC) o szybkiej prędkości, gładkich i czystych krawędziach.
|
|
|
Narzędzie do przeciągania noża
|
Przystosowany do materiałów o grubości ≤ 5 mm. Szybsza prędkość cięcia w porównaniu z nożem oscylującym.
|
|
|
Zestaw koła zwrotnego
|
Cztery koła skręcające o różnych szerokościach dostępne. tworzy idealne zęby na różnych tekturach falistych i kartonach. opcjonalne koło skręcające PVC do skręcania PVC.
|
|
|
Plotter Pen
|
Jedno pióro neutralne i jedno pióro olejne, stosowane do rysowania na papierze/kartonie oraz do precyzyjnego debugowania maszyny.
|
|
|
Port przesyłowy Ethernet
|
Elastyczna i stabilna transmisja danych, silna możliwość rozszerzania automatyzacji.
|
|
|
System sterowania układem scalonym
|
Wysokiej wydajności sterownik układu zintegrowanego (nie jest kartą podłączoną do płyty głównej komputera).Jeśli komputer nie działa, można go łatwo zastąpić zwykłym komputerem do obsługi maszyny.
|
|
|
Ochrona bezpieczeństwa
|
Prosta i elegancka konstrukcja anty-zderzeniowa, wbudowane urządzenie zasłony podczerwonego światła z czułą reakcją, zapewniające bezpieczeństwo operatora i niezawodną pracę maszyny.
|
|
|
Płytka aluminiowa Honeycomb o klasie lotniczej + porowaty stolik roboczy z PVC
|
Pierwsze w przemyśle zastosowanie płyty aluminiowej z pączków miodnych klasy lotniczej: wytrzymała, odporna na warunki pogodowe, wysoka płaskość, nie łatwo deformowana pod ciężkim obciążeniem.Płynne krążenie powietrza przez wewnętrzną strukturę pęcherzaOpcjonalnie strefowe ssanie próżniowe ✓ silny przepływ powietrza i wysoka siła utrzymania.
|
|
|
Ekran dotykowy
|
Cyfrowe dopasowywanie i ustawianie głębokości i ciśnienia noża za pomocą ekranu dotykowego.
|
|
|
Moduł pompy powietrza
|
Mocny moduł pompy próżniowej utrzymuje materiał mocno na stole roboczym, umożliwiając spersonalizowane przetwarzanie produktu za pomocą systemu sterowania ruchem.
|
|
|
Moduł pozycjonowania laserowego
|
Moduł pozycjonowania z dwoma kursorami umożliwia szybkie i dokładne cięcie materiałów drukowanych za pomocą ręcznego pozycjonowania w dwóch punktach.
|
|
|
Wykrycie stołu roboczego
|
Automatyczne wykrywanie danych płaskości stołu roboczego za pośrednictwem modułu wykrywania stołu roboczego.
|
2.Konfiguracja standardowa
|
Zdjęcie
|
Nazwa
|
Wprowadzenie
|
|
|
Narzędzie do szarości drewna
|
Specjalnie zaprojektowany do szczelinkowania szarej płyty.
|
|
|
Narzędzie do tworzenia sznurków z tektury
|
Zaprojektowany do tworzenia rynsztoków w tekturze.
|
|
|
Narzędzie do szczelin V-CUT
|
SUpports grooving dla płyty pęcherzowej, płyty KT i wielu innych materiałów, z regulowanym kątem 0°~120°
|
|
|
Narzędzie do tworzenia szczelin ramek obrazu
|
Stałe rowy o kącie 90°, specjalnie przeznaczone do ramek obrazowych, płyt elastycznych, płyt dźwiękochłonnych itp. do rowek pod kątem 90°.
|
|
|
Narzędzie do cięcia pocałunkiem
|
przeznaczone do cięcia po całowaniu (częściowego penetracji) samoprzylepnych materiałów, reklamy, folii podświetlonej, itp.skomplikowane nieregularne kształty można łatwo wyciąć.
|
|
|
Narzędzie wibracji 2 mm
|
Narzędzie do cięcia piany wibracji z uderzeniem wibracji 2 mm, specjalnie zaprojektowane do cięcia materiałów piankowych o grubości do 50 mm, takich jak pianka EPE, pianka EVA, gąbka itp.
|
|
|
System rejestracji kamer
|
Szybkie i precyzyjne cięcie materiałów drukowanych za pomocą systemu rejestracji kamer.Zintegrowany moduł sortowania zadań QR umożliwia zautomatyzowaną konfigurację pracy dla produkcji małych partii różnych partii produktów.
|
|
|
Oddzielna tabela operacji
|
Niezależny stół operacyjny do wygodnego umieszczenia komputera.
|
