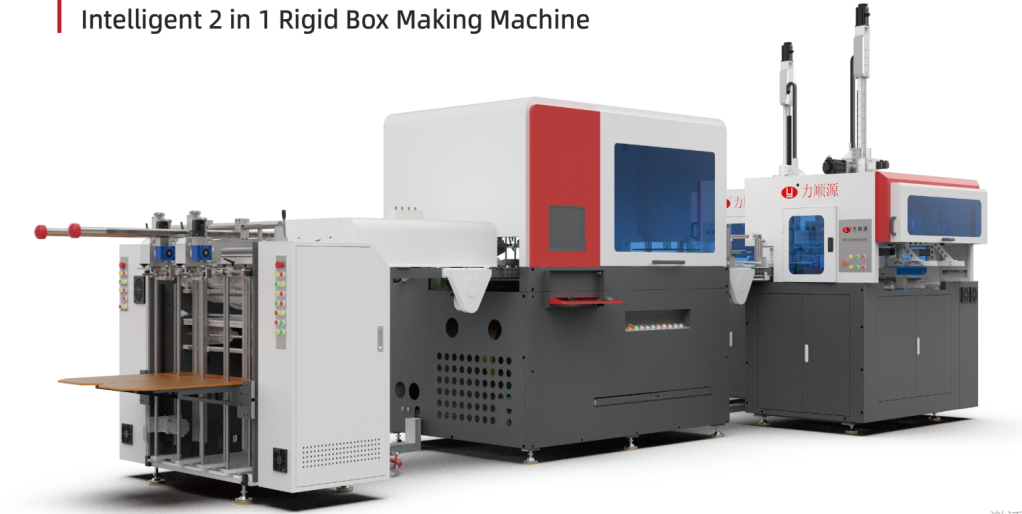

LY-HB3000A Inteligentna maszyna do produkcji sztywnych pudełek 2 w 1(w ramach funkcji tłoczenia bąbelków)
LY-HB3000A to inteligentna, szybka maszyna do produkcji sztywnych pudełek 2 w 1 ze zintegrowaną funkcją prasowania bąbelków w trybie online. Osiąga prędkość produkcyjną do 40 szt./min (w przypadku pracy z dwoma arkuszami), dokładność pozycjonowania ±0,05 mm i czas przezbrojenia zaledwie 30 minut. Nadaje się do produkcji szerokiej gamy sztywnych pudełek, w tym pudełek na smartfony, pudełek na kosmetyki, pudełek na biżuterię, pokrywek pudełek na wino i innych pudełek opakowaniowych premium, w pełni spełniających wymagania dzisiejszego zróżnicowanego rynku opakowań.
W maszynie tej zastosowano serwosterowanie i wizyjny system pozycjonowania, wyposażony w 10-megapikselową kamerę śledzącą i ramię robota YAMAHA umożliwiające precyzyjne pozycjonowanie szarej tablicy. Automatycznie uzupełnia podawanie papieru, klejenie, podawanie tektury, wklejanie narożników, pozycjonowanie, formowanie pudełek, owijanie krawędzi i prasowanie bąbelków w linii. Podwójne stacje formujące są sterowane serwo i wyposażone w wirtualny system napędowy krzywki, zapewniający wysoką wydajność i stabilną pracę. Dzięki szerokiemu zakresowi formowania (min. 45×45×15 mm, maks. 550×400×130 mm), alarmowi wykrywania kolizji i konstrukcji odpornej na zarysowania, LY-HB3000A oferuje doskonałą niezawodność i łatwość obsługi.
Kluczowe funkcje
- Najkrótszy czas przezbrojenia, oszczędzający cenny czas maszyny
- Wykorzystuje bardzo dokładne wizualne pozycjonowanie ramienia robota za pomocą systemu kamer
- Sterowanie stacjami Dual Forming za pomocą serwomechanizmu i konfiguracji cyfrowej.
- Zawiera wbudowany moduł do prasowania bąbelków
- Szybkość produkcji do 40 szt./min
- Dokładność pozycjonowania ±0,05 mm
- Zmiana czasu (czas przeniesienia zadania) w 30 minut

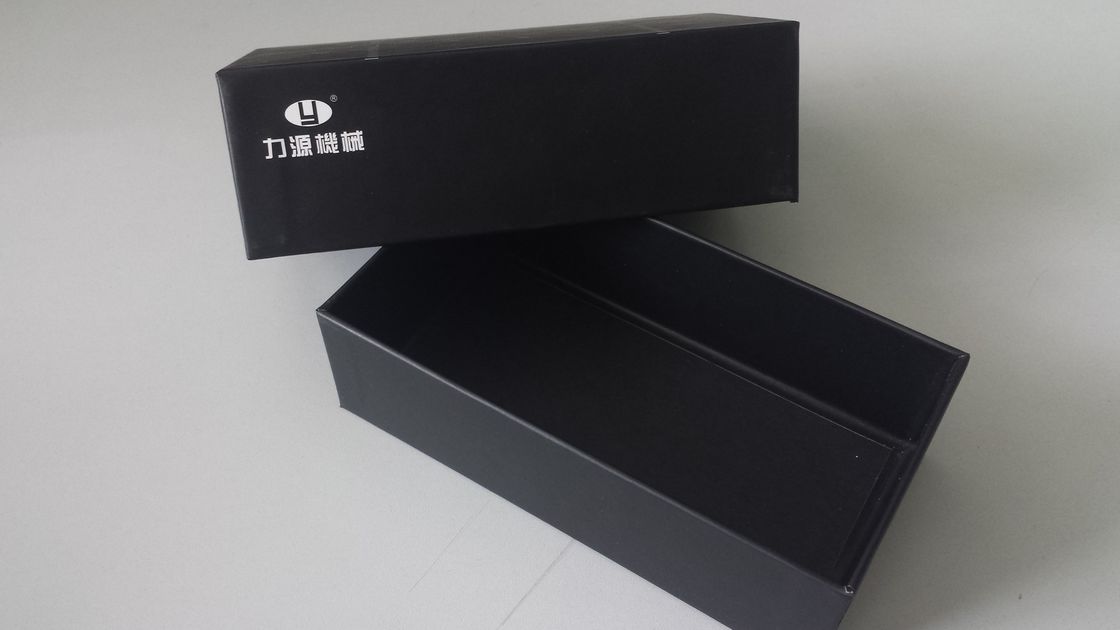

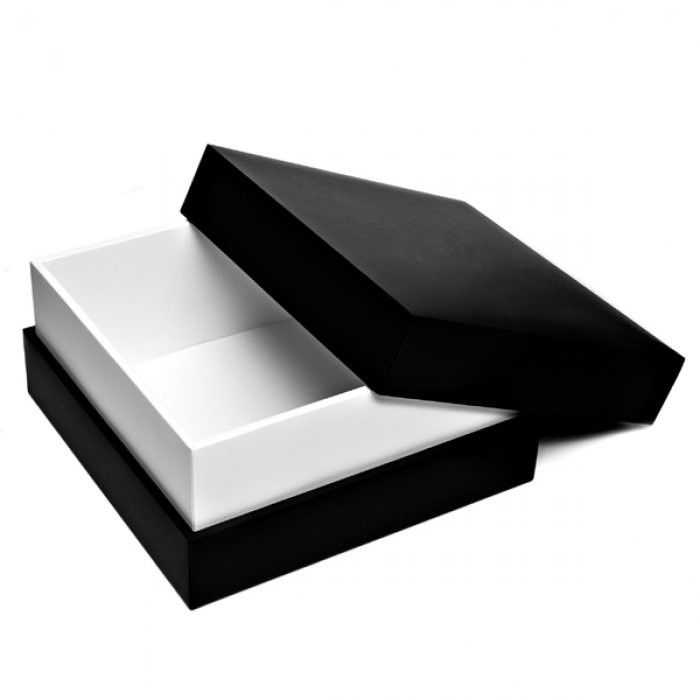

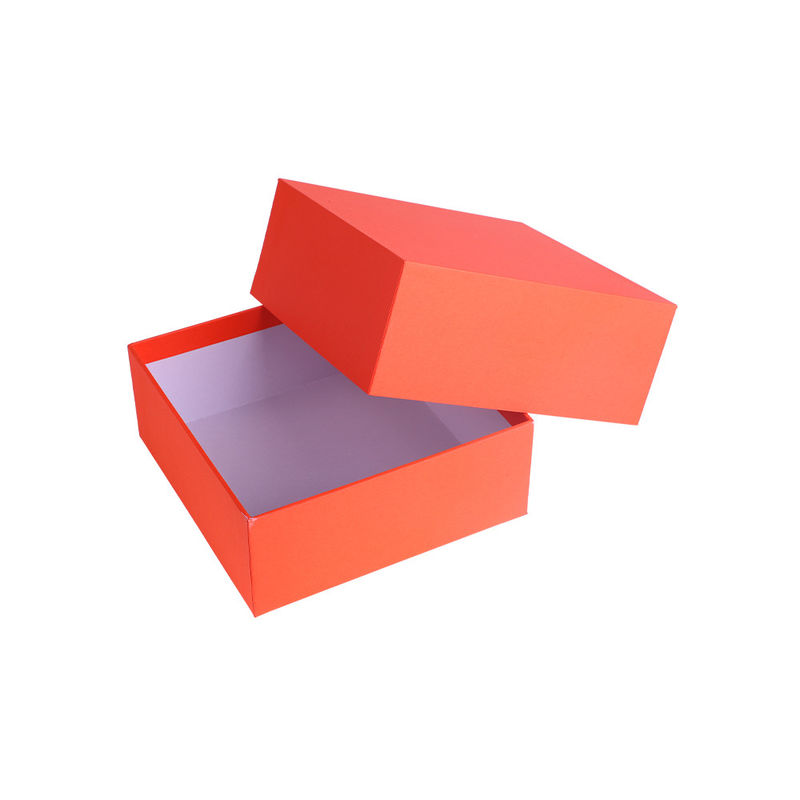

- Nadaje się do pudełka na telefon komórkowy, pudełka na kosmetyki, pudełka na biżuterię, pokrywy pudełka na wino i innych pudełek…
Cięcie Excela składa się z następujących sekcji:
| Podajnik |
- Funkcja odwracania podawania papieru.
- Pneumatyczne zawory sterujące podciśnieniem o dużej średnicy.
- Gumowa rolka dociskowa papieru podającego.
- Funkcja automatycznego podnoszenia stosu podawania.
- Automatyczne zatrzymanie podawania stosu, gdy górny papier znajduje się na swoim miejscu.
- Niezależny sterowany stół podający papier i niezależnie sterowany wałek arkuszowy.
- Unikaj niespójności długości papieru pomiędzy dwoma arkuszami.
|
|
Pozycjonowanie
|
- Ramię robota do wykrywania pudełka.
- Kamera z systemem śledzenia 10 milionów pikseli, dokładność pozycjonowania może osiągnąć 0,05 mm.
- Dwie kamery z ramionami robota obsługującymi szpulę XY do pozycjonowania.
|
|
Wklejanie narożników
|
- Po uformowaniu pudełka zastosuj ssanie od dołu: zabezpiecz je dyszą ssącą ciągnącą w dół, umożliwiając stabilne opadnięcie tacy na przenośnik taśmowy.
- Dwustanowiskowy system podawania taśmowego transportuje jednocześnie dwa pasujące pudełka o różnych rozmiarach do sekcji pozycjonowania.
- Łatwy w konfiguracji, szerokość taśmy 19 mm.
|
|
Część tworząca(w w Internecie BublePrelaksfunkcja)
|
- Automatyczne ustawienie za pomocą serwomotorów, jest kompatybilne z maszynami pozycjonującymi różnych marek o wysokości 950 mm.
- Inteligentna owijarka z podwójną stacją zapewniająca zwiększoną produkcję.
- Z funkcją tłoczenia bąbelków, co eliminuje potrzebę stosowania oddzielnej maszyny do tłoczenia bąbelków.
- System napędowy serwa wirtualnej kamery.
- Urządzenie alarmowe do wykrywania kolizji.
- Podnieś pudełko, trzymając za bok pudełka.
- Odporny na zarysowania dla papieru.
- Minimalne wymiary formowania to 45*45*15mm.
Maksymalne wymiary formowania to 550*400*130mm,
wielokrotne pudełko o dużych rozmiarach bez maszyny do wklejania narożników.
|
Dane techniczne
| Rozmiar papieru |
pojedynczy arkusz |
podwójny arkusz |
| Szer.: 30-800 mm |
Szer.: 30-375 mm |
| Dł.: 60-1000 mm |
Długość: 60-900 mm |
| Grubość papieru |
80-300g/m2 |
| Grubość kartonu |
> 1 mm |
| Gotowy rozmiar pudełka |
Dł.: 65-450 mm |
Dł.: 65-450 mm |
| Szer.:65-420mm |
Szer.: 65-350 mm |
| Wys.: 15-130 mm |
Wys.: 15-130 mm |
| Precyzja, dokładność |
±0,05 mm |
| Rozmiar zachodzenia na ucho |
7-100 mm |
| Rozmiar składanego ucha krzyżowego |
120mm |
| Maksymalna moc |
11KW |
| Zdolność produkcyjna |
20-25 SZT/MIN |
40-50 SZT/MIN |
| Zasilanie |
380 V/50 Hz |
| Pojemność zbiornika kleju |
50 kg |
| Wymiary maszyny |
Dł. 7415 × szer. 4500 × wys. 2000 mm |
| Masa maszyny |
7200 kg |
Przepływ procesu
