Maszyna pozycjonowania wizualnego do pozycjonowania pudełka upominkowego Premium

wysoka precyzja

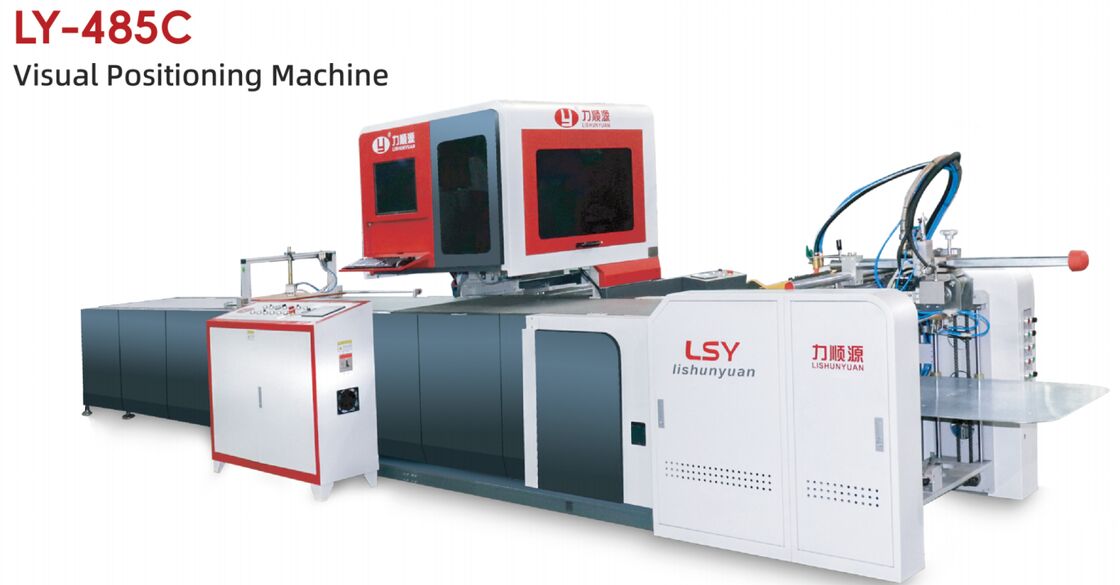

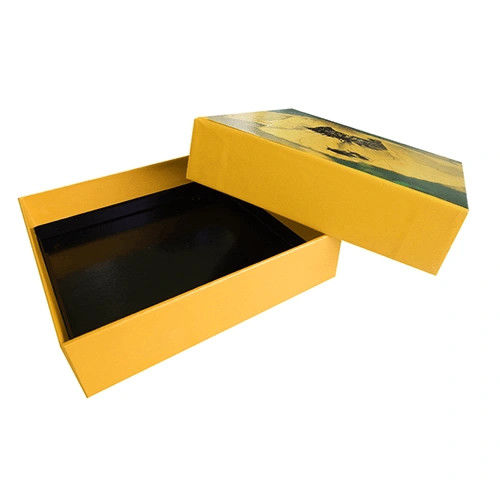

Produkty z serii LY-485, części Feida do karmienia, klejenia i taśmy przenośnej wykorzystują niezależny serwo napęd.i kamerę do wizualnej pozycji wewnętrznego pudełka, który może realizować wysoką dokładność w sztywnym pudełku, półki, szufladę pudełka, nieregularne pudełka kształtu.,Pudełko na biżuterię, pudełko na zegarki, pudełko na wino, pudełko na papierosy itp.

1Przyjmuje szybki automatyczny system podawania papieru, który jest sterowany pneumatycznie, a jego struktury są proste i rozsądne.

2Nowo zaprojektowany żuraw miedzi współpracuje z gumą bardziej kompaktowo, skutecznie unikając owijania papieru, a żuraw miedzi jest trwalszy.

3System podawania papieru i pozycjonowania przyjmuje importowane urządzenie kontroli fotoelektrycznej o wysokiej precyzji, aby dokładniej ustalić lokalizację papieru i tektury.

4Przyjmuje kontrolę PLC, prostą obsługę, problemy są wyświetlane bezpośrednio na interfejsie HMI, co pomaga operatorowi łatwo rozwiązać problem.

Wyrób

1. sterowanie podkładką serwomotorem
2. Funkcja przewracania papieru
3. Wielkiej średnicy zawory sterowania próżnią pneumatyczną
4. Gumowa rolka ciśnieniowa do papieru
5. Antystatyczna platforma do papieru
6. Funkcja automatycznego podnoszenia dla stosów
7. Zestaw karmienia automatyczne zatrzymanie, gdy papier górny w pozycji

Pozycjonowanie

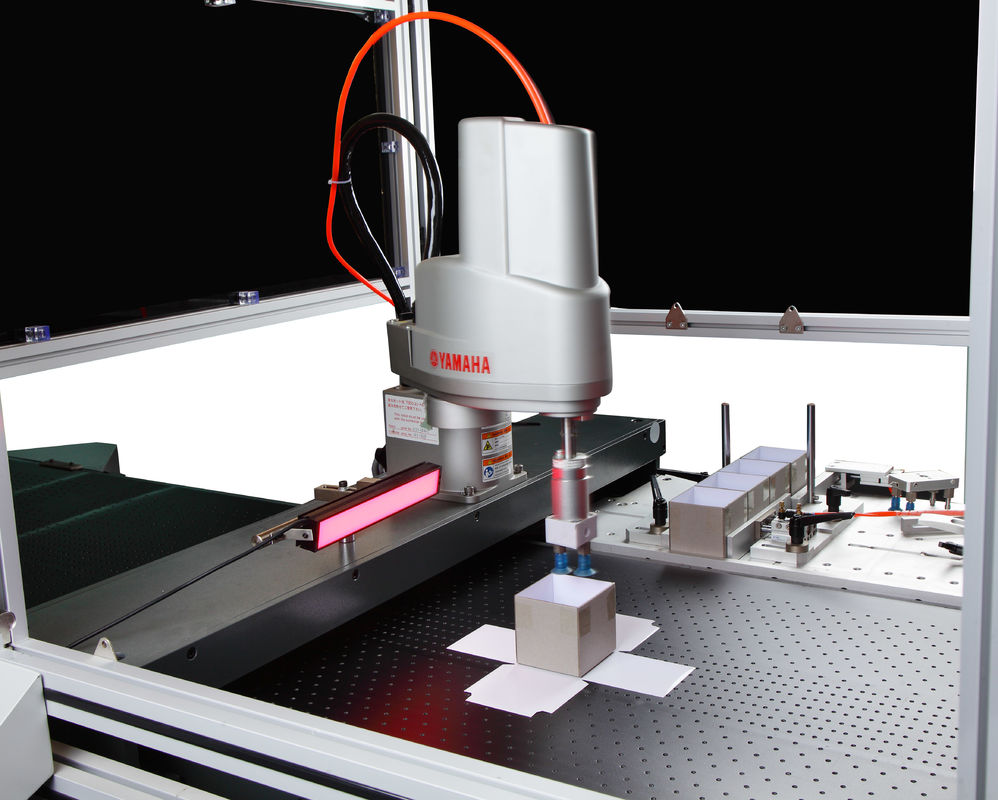

1. SCARA (Selective Compliance YAMAHA Robot Arm) do wykrywania szarej skrzynki tablicy

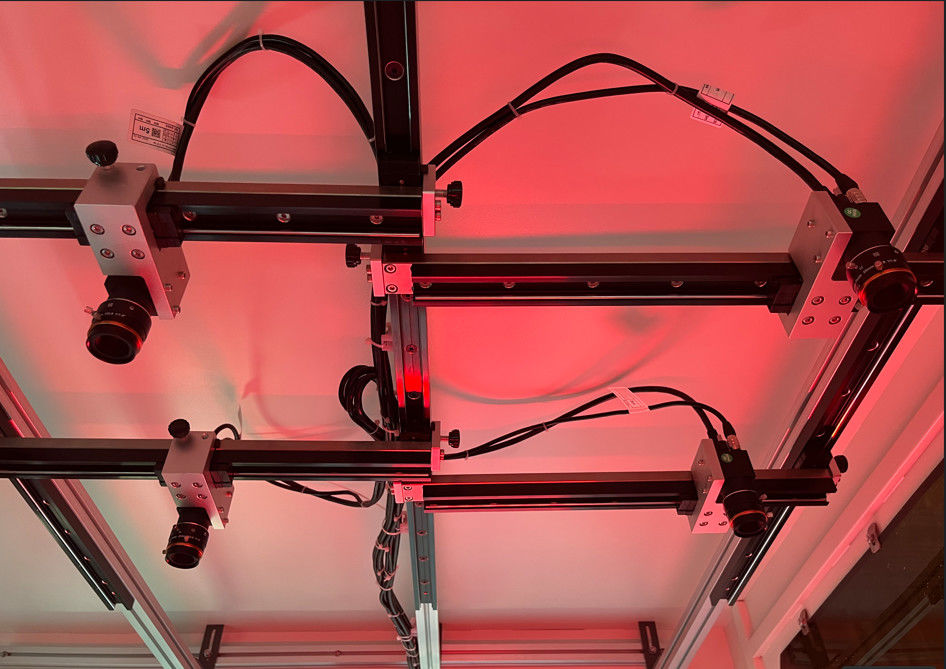

2Niemcy Balser kamera z Japonii Kowa obiektyw w 10 milionów system śledzenia pikseli

3Podwójna kamera z szpule XY do pozycjonowania.

Cechy produktu:

Wykorzystując dwie kamery przemysłowe z pięcioma mega pikseli i ramię robota YAMAHA do pozycjonowania, wysoka dokładność pozycjonowania ((± 0,1 mm).

Wysoka prędkość produkcji, prędkość produkcji sztywnych pudełek do 25-35 sztuk/min; szybkość produkcji obudowy i zamontowanego produktu do 20-30 sztuk/min.
Wykorzystując niezależny system sterowania człowiek-maszyna, czas przenoszenia maszyny jest krótki, szybka wersja przenoszenia.
Stabilne karmienie, nie wchłania łatwo podwójnych arkuszy, zmniejsza wskaźnik odrzucenia produktu.
Niezależny moduł klejenia i pozycjonowania, opcjonalnie dopasowany do maszyny do przyklejania narożników, maszyny do tworzenia pudełek z płytami do splicingu,maszyny pneumatyczne i maszyny do tworzenia obudowy itp. do produkcji obudowy, zamontowane, sztywne pudełko i otwierające się okno. Jest mocne i rozszerzalne dla przyszłego produktu

Specyfikacja
